نقشه آسانسور هیدرولیک | طراحی نقشه آسانسور هیدرولیک

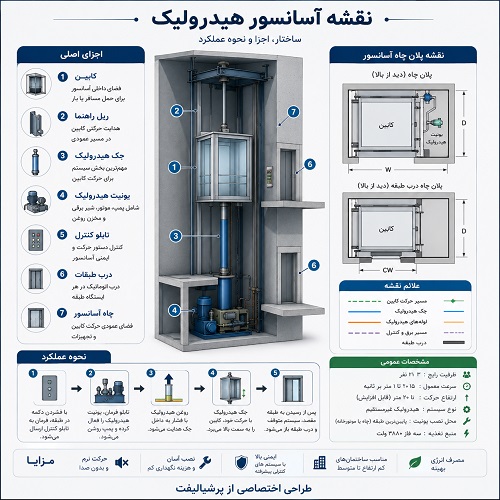

نقشه آسانسور هیدرولیک نقشه ای فنی است که محل جک، پاوریونیت، چاهک، ریل ها، کابین، درها و مسیر لوله کشی را مشخص می کند. این نقشه باید بر اساس ظرفیت، تعداد توقف، ابعاد چاه، ارتفاع حرکت و استانداردهای ایمنی تهیه شود تا نصب، سرویس و بهره برداری دستگاه بدون خطا و با عملکرد پایدار انجام گیرد.

در نقشه اجرایی، ابعاد سازه، فاصله ایمن کابین تا دیواره، محل ضربه گیر، جانمایی تابلو فرمان، برق رسانی و تهویه فضای پاوریونیت بررسی می شود. همچنین قطر و مسیر شیلنگ های هیدرولیک، شیر اطمینان، شیر پارگی و سامانه پایین آور اضطراری باید به روشنی نشان داده شوند. انتخاب نوع جک مستقیم یا غیر مستقیم، تعداد جک ها و نحوه اتصال آن ها به ظرفیت و ارتفاع بالابری وابسته است. نقشه دقیق، تداخل آسانسور با سازه و تاسیسات ساختمان را پیش از اجرا مشخص می کند و هزینه اصلاحات، خطر نشتی روغن و خطاهای نصب را کاهش می دهد.

پادکست طراحی نقشه آسانسور هیدرولیک

جدول اجزای مختلف آسانسور هیدرولیک

جزء آسانسور	وظیفه	محل نصب
کابین	حمل مسافران یا بار بین طبقات	داخل چاه آسانسور
جک هیدرولیک	ایجاد نیروی بالابر با فشار روغن	زیر یا کنار کابین
سیلندر هیدرولیک	هدایت حرکت پیستون و تحمل فشار روغن	داخل چاه آسانسور
پیستون	انتقال نیروی روغن به کابین	داخل سیلندر
پاور یونیت	تأمین فشار روغن و کنترل حرکت	موتورخانه یا کنار چاه
الکترو موتور	به حرکت درآوردن پمپ هیدرولیک	داخل پاور یونیت
پمپ هیدرولیک	انتقال روغن تحت فشار به جک	داخل پاور یونیت
مخزن روغن	ذخیره روغن هیدرولیک	داخل پاور یونیت
شیر کنترل	تنظیم سرعت و توقف نرم کابین	روی پاور یونیت
ریل راهنما	هدایت دقیق حرکت کابین	دیواره چاه آسانسور
کفشک کابین	کاهش اصطکاک روی ریل ها	دو طرف کابین
تابلو کنترل	مدیریت فرمان ها و ایمنی سیستم	موتورخانه یا کنار چاه
سنسورهای ایمنی	کنترل موقعیت و عملکرد ایمن	نقاط مختلف چاه
درب طبقات	ورود و خروج ایمن کاربران	هر طبقه
درب کابین	محافظت از مسافران هنگام حرکت	ورودی کابین
بافر	جذب ضربه در انتهای مسیر	کف چاه آسانسور
سیم کشی برق	انتقال برق و فرمان ها	سراسر سیستم
سیستم نجات اضطراری	بازگرداندن کابین در زمان قطع برق	داخل تابلو کنترل

اجزا مختلف نقشه این آسانسور و کاربردهای آنها چیست؟

نقشه آسانسور هیدرولیک اجزای مختلفی دارد که هر کدام از آنها به نوبه خود دارای وظایف مختص و منحصر به خود هستند.

. تابلو فرمان آسانسور

تابلو فرمان یکی از قطعاتی است که در این نقشه دارای جایگاه مهمی می باشد. به طور کلی سه وظیفه ی کلی در کارکرد این قطعه وجود دارد که اولین مورد اجرای دستورات حرکتی آسانسور می باشد و دومین مورد برقراری ایمنی مسافران و سرویس کاران دستگاه است و نهایتا سومین وظیفه ی آن محافظت از کلیه اجزا هیدرولیکی و برقی دستگاه می باشد.

. نقشه مدار قدرت

از دیگر موارد موجود در آسانسور، نقشه مدار قدرت است. به طور معمول در این نوع آسانسورها برای شروع بکار موتور از مدار ستاره مثلث بهره می گیرند. به این صورت که در هنگام استارت زدن ستاره و بعد از آن به صورت مثلث موتور دستگاه محرک می گردد. دلیلی که برای انجام این کار وجود دارد کاستن از جریان استارت می باشد.

. انواع شیرهای هیدرولیک

شیرها از دیگر قسمت هایی هستند که در نقشه آسانسور های هیدرولیک جای دارند؛ که دارای سه نوع شیر با 20 با جهت بالا و 16 با جهت پایین و 22 که در هر دو سمت فعال است، می باشند. در سوئیچ های فشار دو نوع مختلف موجود می باشد که اولی به صورت تیغ بسته و دومی به صورت تیغ باز می باشد.

. ترموستات روغن

از دیگر اجزا آسانسور هیدرولیک ترموتستات روغن می باشد. همانطور که می دانید وظیفه ترموستات در کلیه وسایل مکانیکی تنظیم درجه ی حرارت و نگه داشتن دمان آن در دمای تعیین شده می باشد.

این موضوع در آسانسور های هیدرولیک هم به همین صورت است و برای آنکه سطح گرمای روغن را در دمای مشخصی نگه دارند، از ترموستات روغن مختص آسانسور کمک می گیرند.

. سنسور حرارتی

از دیگر اجزا موجود در نقشه آسانسور هیدرولیک سنسور حرارتی است که در درون موتور قرار دارد. وظیفه ی این قطعه جلوگیری از بالا رفتن بیش از حد گرما می باشد.

شیر اضطراری برقی از دیگر اجزایی است که به عنوان یکی از مهمترین قطعات آسانسور یاد می شود. زمانی که آسانسور به دلیلی از کار بیفتد و خاموش شود و افرادی هم در داخل آن محبوس شده باشند، به کمک شیر اضطراری می توان کابین آسانسور را به طبقه ی پایین تر هدایت نمود.

بیشتر بدانید: گاورنر آسانسور چیست؟ و چه وظایفی دارد؟

روش اجرای نقشه آسانسور هیدرولیک چگونه است؟

برای اجرای نقشه آسانسور هیدرولیک و حرکت کابین آسانسور، در ابتدا پمپی را طراحی و نصب می نماییم که مایعاتی را که در داخل مخزن اصلی قرار دارد را به لوله هایی که به سیلندر کابین ختم می شوند، انتقال دهند.

زمانی که شیر های آسانسور باز می شوند مایع درون مخزن با فشاری که به آن وارد می شود و به علت نداشتن راه فرار و گریز لاجرم به طرف سیلندر جرکت می کند.

بر همین اساس پیستون را به طرف طبقات بالا هل می دهد و این فعل و انفعالات باعث بالا رفتن کابین و شروع به حرکت کردن دادن می شود.
برای ایستادن و عدم حرکت آن نیز، چون نیروی وارد شده خالی نشده است و فشار همچنان باقی است مانع پایین آمدن می شود و در همان جایی که قرار دارد می ایستد.

برای هدایت آن به طبقات پایین تر سیستمی که کنترل آسانسور را بر عهده دارد سیگنال هایی را به داخل سوپاپ می فرستد. زمانی که شیر برقی که کاملا الکتریکی است و به صورت خودکار عمل می کند باز می شود، مایع تحت فشار به سمت مخزن هدایت دوباره می شود.

هدایت این مایع بدین صورت است که با توجه به وزن کابین دستگاه و متعلقاتی که روی آن قرار دارد باعث می شود به لوله های منتهی به آن فشار بیاورد و مایع را به سمت مخزن بکشاند و آسانسور به طبقات پایین تر برسد.

البته برای آنکه در یک طبقه ی خاصی آن را متوقف کنند باز از شیر برقی باید کمک گرفت و همان روشی که در بالا ذکر شد برای بالا رفتن و پایین آمدن استفاده می شود.

انواع نقشه این آسانسور

به طور کلی آسانسور های هیدرولیک را به دو نوع سوراخ دار یا هولد و بدون سوراخ تقسیم می کنند که نقشه آسانسور هیدرولیک نیز بر اساس آنها اجرا می شود. اما اگر بخواهیم بدانیم که این دو نوع چه تفاوت هایی با هم دارند، باید در ابتدا تعریفی از این دو مورد داشته باشیم و با نحوه ی کار آنها آشنا شویم.

• آسانسور هیدرولیکی سوراخ دار (هولد) چیست؟

این نوع آسانسور از نوع معمولی آن است که مورد استفاده قرار می گیرد. منظور از اینکه می گویند سوراخ دار است استفاده از سوراخ هایی در قسمت کف آن برای دستگاه می باشد.

• آسانسور هیدرولیکی بدون سوراخ چیست؟

این نوع آسانسور ها به طور معمول در مکان هایی که محدودیت فضا وجود دارد و میزان استفاده از آن خیلی کم است نصب می شوند. نوع بدون سوراخ آن که معمولا نیز کمتر از آن استفاده می شود به چاله برای سیلندر نیازی نخواهد داشت.

بیشتر بدانید: انواع قلاب سربکسل آسانسور کدامند؟

طراحی نقشه آسانسور هیدرولیک چگونه انجام می شود؟

طراحی نقشه آسانسور هیدرولیک شامل چندین مرحله اصلی است که بر اساس نیازهای ساختمان و ظرفیت موردنظر تعیین می‌شود. در این نوع آسانسور، نیروی حرکت از طریق یک سیستم هیدرولیکی شامل مخزن روغن، پمپ هیدرولیک، سیلندر و پیستون تأمین می‌شود.

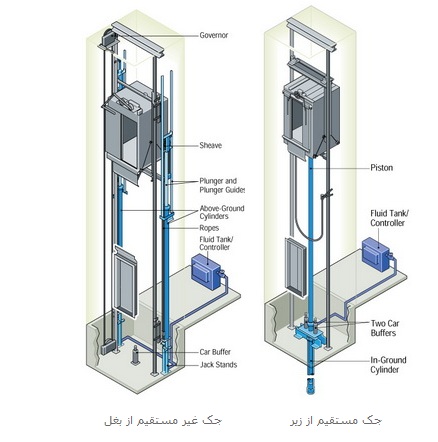

ابتدا ظرفیت و ارتفاع موردنیاز آسانسور مشخص شده و سپس نوع سیستم هیدرولیکی (مستقیم یا غیرمستقیم) انتخاب می‌شود. موتور و پمپ هیدرولیک معمولاً در پایین‌ترین طبقه درون یک اتاقک قرار می‌گیرند و با ایجاد فشار در سیلندر، پیستون را حرکت داده و کابین آسانسور را بالا می‌برد.

برای حرکت به سمت پایین، سیستم از نیروی جاذبه و کاهش فشار روغن استفاده می‌کند. طراحی همچنین شامل انتخاب ریل‌های راهنما، سیستم کنترل، شیرهای ایمنی، و محاسبه نیروی موردنیاز برای عملکرد بهینه و ایمن است.

از مزایای این نوع آسانسور می‌توان به نصب آسان، عملکرد نرم، و عدم نیاز به موتورخانه در بالای ساختمان اشاره کرد، اما محدودیت‌هایی مانند ارتفاع کم‌تر و مصرف انرژی بیشتر در هنگام بالا رفتن دارد.

قیمت آسانسور هیدرولیک چقدر است؟

قیمت آسانسورهای هیدرولیک به عوامل متعددی مانند ظرفیت، تعداد طبقات، نوع و کیفیت تجهیزات بستگی دارد. به‌طور کلی، این آسانسورها در ساختمان‌های کم‌ارتفاع تا متوسط استفاده می‌شوند و به دلیل اجزای بیشتر در سیستم هیدرولیکی، معمولاً قیمت بالاتری نسبت به آسانسورهای کششی دارند.

برای مثال، آسانسورهای هیدرولیکی با ظرفیت 4 نفره در سال 1405 قیمتی بین 620 تا 920 میلیون تومان دارند. همچنین، قیمت آسانسورهای هیدرولیک 3 ایستگاهه و 6 نفره از قیمت حدود 465 میلیون تومان شروع می‌شود.

علاوه بر هزینه اولیه، هزینه‌های نگهداری سالانه این آسانسورها نیز بین 5 تا 10 میلیون تومان برآورد می‌شود. با توجه به نوسانات بازار و تغییرات قیمت‌ها، توصیه می‌شود برای دریافت اطلاعات به‌روز و دقیق، با تأمین‌کنندگان معتبر تماس گرفته و استعلام قیمت نمایید.

جدول قیمت آسانسور هیدرولیک

نوع آسانسور هیدرولیک	ظرفیت	تعداد توقف	بازه قیمت (تومان)
خانگی تک نفره	250 کیلوگرم	2	380 تا 520 میلیون
خانگی استاندارد	300 کیلوگرم	2 تا 3	450 تا 650 میلیون
ویلابر هیدرولیک	400 کیلوگرم	2 تا 3	520 تا 780 میلیون
مسکونی	450 کیلوگرم	3 تا 4	650 تا 920 میلیون
مسکونی پرکاربرد	630 کیلوگرم	4 تا 5	850 میلیون تا 1.2 میلیارد
تجاری	800 کیلوگرم	4 تا 6	1.1 تا 1.6 میلیارد
بیماربر	1000 کیلوگرم	3 تا 6	1.4 تا 2.2 میلیارد
باربر صنعتی	1500 کیلوگرم	2 تا 5	1.8 تا 3 میلیارد

مزایای استفاده از این آسانسور چیست؟

آسانسورهای هیدرولیک به دلیل طراحی خاص خود دارای مزایای متعددی هستند. یکی از مهم‌ترین مزایای آن‌ها، ایمنی بالا است، زیرا در صورت قطع برق، سیستم هیدرولیکی به‌صورت خودکار و کنترل‌شده به پایین بازمی‌گردد و خطر سقوط ناگهانی کاهش می‌یابد.

همچنین، نصب و راه‌اندازی آسان این آسانسورها، به‌ویژه در ساختمان‌هایی که امکان حفر چاهک عمیق یا احداث موتورخانه در بالای چاه آسانسور وجود ندارد، آن‌ها را به گزینه‌ای مناسب تبدیل کرده است. مصرف انرژی کمتر در هنگام پایین آمدن از دیگر مزایای این سیستم است، زیرا نیروی جاذبه زمین باعث حرکت آسانسور به سمت پایین شده و نیازی به مصرف برق ندارد.

علاوه بر این، ظرفیت حمل بار بالا و عملکرد نرم و بدون لرزش، باعث شده است که آسانسورهای هیدرولیک برای ساختمان‌های تجاری، پارکینگ‌ها و محیط‌های صنعتی گزینه‌ای ایده‌آل باشند. در نهایت، هزینه نگهداری کمتر و استهلاک پایین نیز از دیگر ویژگی‌های مثبت این نوع آسانسور به شمار می‌رود.

معایب این آسانسور چیست؟

با وجود مزایای فراوان، آسانسورهای هیدرولیک دارای معایبی نیز هستند که در برخی شرایط ممکن است محدودیت‌هایی ایجاد کنند. یکی از مهم‌ترین معایب این آسانسورها محدودیت ارتفاع است، زیرا به دلیل افت فشار و نیاز به پمپ‌های قوی‌تر، معمولاً برای ساختمان‌های بیش از ۵ تا ۶ طبقه مناسب نیستند.

همچنین، مصرف انرژی بالا هنگام بالا رفتن یکی دیگر از مشکلات این سیستم است، زیرا موتور پمپ برای جابه‌جایی کابین به سمت بالا به نیروی بیشتری نیاز دارد.

تولید گرما و نیاز به سیستم خنک‌کننده نیز از دیگر معایب آسانسورهای هیدرولیک محسوب می‌شود، چرا که در زمان کارکرد مداوم، روغن هیدرولیک گرم شده و ممکن است بر عملکرد آسانسور تأثیر منفی بگذارد.

علاوه بر این، امکان نشت روغن و مسائل زیست‌محیطی نیز وجود دارد که می‌تواند باعث آلودگی محیط و هزینه‌های اضافی برای تعمیر و نگهداری شود.

در نهایت، سرعت پایین‌تر نسبت به آسانسورهای کششی باعث شده است که این نوع آسانسورها برای ساختمان‌های مرتفع یا جاهایی که نیاز به سرعت بالا دارند، گزینه‌ای ایده‌آل نباشند.

نکات مثبت در نقشه این آسانسور

در طراحی نقشه آسانسور هیدرولیک مانند سایر انواع قطعات آسانسور در قسمت های بالایی استفاده از شفت ضروری نیست و از آن استفاده نمی کنند. گودال های تعبیه شده به جای شفت ها در این نوع نقشه ها طراحی شده اند. یکی از مزیت های این مدل طراحی این است که نیاز به تقویت کننده احساس نمی شود.

با توجه به اینکه در نقشه آسانسور کلیه کابل ها و سیستم مربوط به آن حذف شده اند، وضعیت قطره قطره به وقوع نمی پیوندد. اگر در شرایطی و به هر دلیلی سیستم مربوط به هیدرولیک دچار خرابی های احتمالی و یا نشتی شود، به هیچ عنوان آسانسور سقوط نخواهد کرد و صرفا با سرعتی خیلی کم به طبقات پایین هدایت می شود و آن هم به علت نشت روغن می باشد.

میزان قیمت تمام شده آسانسور های هیدرولیکی به نسبت سایر انواع کمتر می باشد. این امر برای افرادی که موضوعات مالی برایشان دارای اهمیت است، می تواند انتخاب مناسبی باشد. البته باید با توجه به نوع کاربری و میزان استفاده نوع آسانسور را انتخاب کرد.
